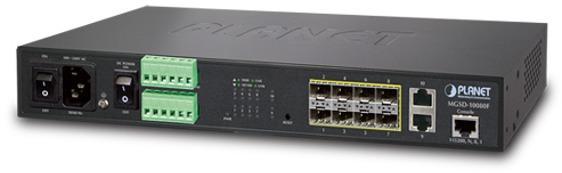

Több SFP szálas port-kapcsoló a növekvő hosszú távú hálózatépítéshez a vállalati, távközlési éscampus-i PLANET legújabb Metro sorozatú Ethernet kapcsolója, az MGSD-10080F fejlett felügyeleti funkciókkal rendelkezik, és 8 100 / 1000Mbps kettős sebességű SFP szálas portokat és 2 10/100 / 1000 MB / s TP portok, robusztus, erős tokban. Képes biztosítani a nem blokkoló kapcsolószövetet és a vezeték sebességét akár 20 Gbps - on is, -10 és 60 ° C közötti hőmérsékleti tartománybancsomagvesztés és CRC hiba nélkül, ami jelentősen egyszerűsíti a vállalati LAN frissítését a növekvő sávszélesség-igény kielégítésére. Az MGSD-10080F készüléket kifejezetten a szolgáltatók számára tervezték jövedelmező hosszú távú Ethernet hálózat biztosítására. Az MGSD-10080F elfogadja a „ Front Access kialakítást, így a szekrénybe helyezett MGSD-10080F vezetékezése és karbantartása a technikusok számára nagyon egyszerű. Rugalmas és kibővíthető megoldásAz MGSD-10080F-be beépített 8 mini-GBIC bővítőhely támogatja a kettős sebességű, 100Base-FX és 1000Base-SX / LX SFP (Small Form-factor Pluggable) száloptikai modulokat, azaz az adminisztrátor most rugalmasan választhat. a megfelelő SFP adó-vevő az átviteli távolság vagy az átviteli sebesség szerint, amely a hálózat hatékony kiterjesztéséhez szükséges. Az MGSD-10080F támogatja az SFP-DDM (Digital Diagnostic Monitor) funkciót, amely könnyen felügyeli az SFP valósidejű paramétereit a hálózati adminisztrátorok számára, például optikai kimeneti teljesítmény, optikai bemeneti teljesítmény, hőmérséklet, lézer-előfeszültség-áram és adó-vevő tápfeszültsége. AC és DC redundáns energia a folyamatos működés biztosításaérdekében Az üzembiztonság és a rugalmasság fokozása érdekében az MGSD-10080F egy 100 & nbsp ~ & nbsp240V AC tápegységgel és két további 36 & nbsp ~ & nbsp72V DC tápfeszültség-csatlakozóval van felszerelve a redundáns tápegység telepítéséhez. A redundáns energiarendszereket kifejezetten a legmagasabb energia integritást igénylő csúcstechnikai eszközök igényeinek kielégítésére tervezték. Ezenkívül a 36 ~ 72 V DC tápegység megvalósításával az MGSD-10080F alkalmazható telekommunikációs szintű eszközként, amely az elektronikus helyiségben elhelyezhető. Digitális bemenet és digitális kimenet a külső riasztáshozAz MGSD-10080F támogatja a digitális bemenetet és a digitális kimenetet az előlapon. A külső riasztás a műszaki szakemberek számára lehetővé teszi a digitális bemenetet a külső eszköz állapotának (például ajtó-behatolás-érzékelő) észlelésére és naplózására, mivel a digitális kimenet riasztásra használható, ha az MGSD-10080F portcsatlakozással rendelkezik, összeköttetést vagy Áramkimaradás. Költséghatékony IPv6-menedzselt gigabites kapcsolómegoldás a Metro Ethernet-hezAz IPv6 (Internet Protocol version 6) hálózati infrastruktúra gyors felépítéséhez szükséges ISP-igény kielégítése érdekében az MGSD-10080F támogatja mind az IPv4, mind az IPv6 kezelési funkciókat. Működhet az eredeti IPv4 hálózati struktúrával, és támogathatja az új IPv6 hálózati struktúrát is. Az MGSD-10080F Metro Ethernet kapcsoló az egyszerű és barátságos kezelőfelületekkel és a rengeteg kezelési funkcióval együtt a legjobb választás az internetszolgáltatók és a szolgáltatók számára az IPv6 FTTx élszolgáltatás kiépítéséhez, és az iparágak számára az IPv6 hálózathoz való csatlakozáshoz. 2. és 4. réteg Teljesen működtetett felügyelt kapcsoló az épületautomatizálási hálózatokhozAz MGSD-10080F felügyelt Ethernet kapcsoló ideális a gyári adatközpontokban történő alkalmazásokhoz és a disztribúciókhoz is. Fejlett 2. és 4. réteg közötti adatátváltást és redundanciát, a szolgáltatásminőség forgalomirányítását, a hálózati hozzáférés vezérlését és hitelesítését, valamint biztonságos kezelési funkciókat biztosít az ügyfelek automatizálási Ethernet hálózati kapcsolatának védelméhez, megbízható kapcsolási helyreállítási képességgel, amely alkalmas a hibatűrő és háló kialakítására. hálózati architektúrák. Erőteljes biztonságAz MGSD-10080F átfogó hozzáférés-vezérlési listát (ACL) kínál a biztonság szélsőséges érvényesítéséhez. Védelmi mechanizmusai tartalmazzák továbbá port-alapú 802.1x és MAC-alapú felhasználói és eszköz hitelesítést. A portbiztonság hatékonyan korlátozza az áthaladó ügyfelek számát, így a hálózati rendszergazdák a korábban lényegesen kevesebb idővel és erőfeszítéssel építhetnek magasan biztonságos vállalati hálózatokat. Hardver specifikációSFP / mini-GBIC bővítőhelyek 8 1000Base-SX / LX / BX SFP interfész, az 1. porttól a 8. portig. Kompatibilis a 100Base-FX SFP-velRézportok 2 10/100 / 1000Base-T RJ-45 auto-MDI / MDI-X portKonzol port 1 x RJ-45-RS-232 soros port (115200, 8, N, 1)Switch architektúra Tárolás-és-továbbításTeljesítmén y (csomag másodpercenként) 14.8Mpps @ 64Bytes csomagKapcsolószövet 20 Gbps / nem blokkolóCímtáblázat 8K bejegyzés, automatikus forráscím-tanulás és öregedésAdatpuffer megosztása 4MbitsÁramlás-szabályozás IEEE 802.3x szünet keret teljes duplexnyomtatáshozJumbo keret 9KbytesReset gomb10 másodperc: Gyári alapértelmezésMéretek (szélesség x szélesség) 330 x 155 x 43,5 mm, 1U magasSúly 1661gLED kijelző Rendszer:　　PWR (zöld)　　DC 1 (zöld)　　DC 2 (zöld)　　hibariasztás (zöld)　　csengetés * (zöld)　　csengőtulajdonos * (zöld)gigabites portonként:　　100 LNK / ACT (narancs)　　1000 LNK / ACT (zöld)Energiafelhasználás Max. 11,2 W / 38,2 BTU (AC bemenet)Max. 10,8 watt / 36,9 BTU (DC bemenet)Teljesítményigények AC 100 ~ 240 V, 50 / 60Hz 0,15 A-36 V DC @ 0,3 A, tartomány: -36 V ~ -72 V DCRiasztás Egy relé kimenet áramkimaradáshoz. Riasztásrelé áramvezető képessége: 1A @ DC 24VMÓKA 2 Digitális bemenet (DI)　0. 　szint: -24 V ~ 2,1 V (± 0,1 V ) 1. szint: 2,1 V ~ 24 V (± 0,1 V)　bemeneti terhelés 24 V DC-re, max. 10 mA. 2 Digitális kimenet (DO): Nyissa ki a kollektort 24 VDC-ig, max. 100mA. 2. réteg funkcióPort konfiguráció Port letiltása / engedélyezéseAutomatikus egyeztetés 10/100 / 1000Mbps teljes és félig duplex üzemmód kiválasztásaFlow Control letiltása / engedélyezéseSávszélesség-vezérlé s minden portonEnergiatakarékos mód vezérlésPort állapota Jelenítse meg az egyes portok sebességű duplex módját, a kapcsolat állapotát, az áramlásvezérlés állapotát, azautomatikus egyeztetési állapotot, a csomagtartó állapotátPort tükrözés TX / RX / Mindaz 1-es monitorVLAN 802.1Q Címkézett alapú VLAN, legfeljebb 255 VLAN csoportQ-in-Q alagútmagán VLAN él (PVE)MAC-alapú VLANprotokoll alapú VLANhang VLANMVR (Multicast VLAN regisztráció)Legfeljebb 255 VLAN csoport, a 4094 VLAN azonosítóbólLink összevonása Az IEEE 802.3ad LACP / statikus csomagtartótámogatja a 8-portos csomagtartó-támogatás 5 csoportjátQoS Forgalom osztályozás, szigorú prioritás és WRR8-szintű prioritás a váltáshoz　- Portszám　- 802.1p prioritás　- 802.1Q VLAN címke　- DSCP / TOS mező az IP-csomagbanIGMP snooping IGMP (v1 / v2 / V3) szippantás, legfeljebb 255 multicast csoportIGMP Querier mód támogatásaMLD szippantás MLD (v1 / v2) szippantás, akár 255 multicast csoportMLD Querier mód támogatásaHozzáférés-ellenőrzési lista IP-alapú ACL / MAC-alapú ACLLegfeljebb 123 bejegyzésSávszélesség-szabályozás Portonkénti sávszélesség-szabályozás Beépítés: 500Kb ~ 1000Mbps　Kilépés: 500Kb ~ 1000MbpsvezetésAlapvető kezelési felületek Konzol, Telnet, webböngésző, SNMP v1, v2c és v3Biztonságos kezelőfelület SSH, SSL, SNMP v3SNMP MIB-k RFC-1213 MIB-IIIF-MIBRFC-1493 Híd MIBRFC-1643 Ethernet MIBRFC-2863 Interfész MIBRFC-2665 Ether-szerű MIBRFC-2819 RMON MIB (1. csoport)RFC-2737 Entitás MIBRFC-2618 RADIUS kliens MIBRFC-2933 IGMP-STD-MIBRFC-3411 SNMP-keretek-MIBIEEE 802.1X PAELLDPMAU-MIBA szabványok megfelelőségeA szabályok betartása FCC 15. rész, A. osztály, CEA szabványok betartása IEEE 802.3 10Base-TIEEE 802.3u 100Base-TX / 100Base-FXaz IEEE 802.3 z Gigabit SX / LXIEEE 802.3ab Gigabit 1000TIEEE 802.3x Flow Control and Back nyomásIEEE 802.3ad Port törzse LACPIEEE 802.1D feszítőfa protokollIEEE 802.1 w Gyorsátfogó fa protokoll IEEE 802.1s Többszörös átfogó fa protokollIEEE 802.1p szolgáltatási osztályIEEE 802.1Q VLANIEEE 802.1x port hitelesítés IEEE 802.1x hálózati vezérlésIEEE 802.1ab LLDPRFC 768 UDPRFC 793 TFTPRFC 791 IPRFC 792 ICMPRFC 2068 HTTPRFC 1112 IGMP 1. változatRFC 2236 IGMP 2. verzióKörnyezetÜzemeltetésiHőfok: -10 ~ 60 ° C az egyenáramú bemenethezRelatív páratartalom: 5 ~ 95% (nem kondenzáló)TárolásHőfok: -10 ~ 70 ° CRelatív páratartalom: 5 ~ 95% (nem kondenzáló)

Így is ismerheti: MGSD 10080 F, MGSD10080F, MGSD 10080F, MGSD-10080 F
