Rézportok 6 x M12, 8 tűs X-kódolású dugaszoló csatlakozó, 10/100 / 1000BASE-T auto-MDI / MDI-X portok
Konnektor 1 x M12, 5-pólusú A-kódú dugaszoló csatlakozó
Switch architektúra Tárolás-és-továbbítás
Kapcsolószövet 12Gbps / nem-blokkoló
áteresztőképesség 8.9Mpps@64bytes
Címtáblázat 8K bejegyzés, automatikus forráscím-tanulás és öregedés
Megosztott adatpuffer 4M bit
Áramlás-szabályozás IEEE 802.3x szünet keret a teljes duplex
nyomtatáshoz
Jumbo keret 9K byte
Méretek (szélesség x szélesség) 103 x 68,2 x 163 mm
Súly 1037g
Burkolat IP67 alumínium tok
Telepítés Falra szerelhető készlet és DIN-sínkészlet
VEZETTE Rendszer :
　PWR1 ( zöld ), PWR2 ( zöld ), hiba ( piros )
　gyűrű ( zöld ), RO ( zöld )
10/100 / 1000T RJ45 Interfészek :
　LNK / ACT ( zöld )
Energiafelhasználás Max. 6,68 watt / 23,41 BTU
Teljesítményigények Kettős 9 ~ 48 V DC
ESD védelem 6KV DC
2. réteg kezelési funkciói
Port konfiguráció Port letiltása / engedélyezése
Automatikus egyeztetés 10/100 / 1000Mbps teljes és félig duplex mód kiválasztása Az
áramlásvezérlés letiltása / engedélyezése
Port állapota Jelenítse meg az egyes portok sebességű duplex módját, a kapcsolat állapotát, az áramlásvezérlés állapotát, az automatikus egyeztetés állapotát, a csomagtartó állapotát
Port tükrözés TX / RX / Mindkettő
sok egyhez monitor
VLAN 802.1Q címkézett alapú VLAN
Q-in-Q alagút
magán VLAN Edge (PVE)
MAC-alapú VLAN
Protokoll-alapú VLAN
Voice VLAN
IP Alhálózat-alapú VLAN
MVR (Multicast VLAN regisztráció)
Legfeljebb 255 VLAN csoport, a 4095 VLAN ID közül
Link összevonása IEEE 802.3ad LACP / statikus csomagtartó
3 csoport, csomagonként 6 porttal
Átfogó fa protokoll IEEE 802.1D átfogó fa protokoll (STP)
IEEE 802.1w gyors
átfogó fa protokoll (RSTP) IEEE 802.1s többszörös átfogó fa protokoll (MSTP)
QoS Forgalmi osztályozáson alapuló szigorú prioritás és WRR
8-szintű prioritás a váltáshoz:
　- Portszám
　- 802.1p prioritás
　- 802.1Q VLAN címkézés
　- DSCP / ToS mező az IP csomagban
IGMP snooping IGMP (v1 / v2 / v3)
szippantás , legfeljebb 255 multicast csoport IGMP querier mode támogatás
MLD snooping MLD (v1 / v2)
szippantás , akár 255 multicast csoport MLD querier mód támogatása
Hozzáférés-ellenőrzési lista IP-alapú ACL / MAC-alapú ACL
Legfeljebb 256 bejegyzés
Sávszélesség-szabályozás
Portonkénti sávszélesség-vezérlés Ingress: 100Kbps ~ 1000Mbps
Hiba: 100Kbps ~ 1000Mbps
3. réteg funkciói
IP interfészek Max. 8 VLAN interfész
Útválasztási táblázat Max. 32 útválasztási bejegyzés
Útválasztási protokollok IPv4 szoftver statikus útválasztása
IPv6 szoftver statikus útválasztás
vezetés
Alapvető kezelési felületek Telnet; Böngésző; SNMP v1, v2c
Biztonságos kezelőfelületek SSH / SSL, SNMP v3
SNMP MIB-k RFC 1213 MIB-II
RFC 1493 Híd MIB
RFC 1643 Ethernet MIB
RFC 2863 Interfész MIB
RFC 2665 Ether-szerű MIB
RFC 2819 RMON MIB (1. , 2. , 3. és 9. csoport)
RFC 2737 Entitás MIB
RFC 2618 RADIUS kliens MIB
RFC 2863 IF- MIB
RFC 2933 IGMP-STD-MIB
RFC 3411 SNMP-keretek-MIB
RFC 4292 IP Előre MIB
RFC 4293 IP MIB
RFC 4836 MAU-MIB
IEEE 802.1X PAE
LLDP
A szabványok megfelelősége
Előírásoknak való megfelelés FCC 15. rész, A. osztály, CE
Stabilitási vizsgálat IEC 60068-2-32 (szabad esés)
IEC 60068-2-27 (ütés)
IEC 60068-2-6 (rezgés)
Vasúti forgalom EN50155
A szabványok betartása IEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX
IEEE 802.3ab Gigabit 1000T
IEEE 802.3x áramlásvezérlés és ellennyomás
IEEE 802.3ad port törzs LACP
IEEE 802.1D átfogó fa protokolllal
IEEE 802.1w Gyors
átfogó fa protokoll IEEE 802.1s Többszörös Protokoll
IEEE 802.1p szolgáltatási osztály
IEEE 802.1Q VLAN címkézés
IEEE 802.1X port hitelesítés Hálózat vezérlés
IEEE 802.1ab LLDP
RFC 768 UDP
RFC 793 TFTP
RFC 791 IP
RFC 792 ICMP
RFC 2068 HTTP
RFC 1112 IGMP v1
RFC 2236 IGMP v2
RFC 3376 IGMP
RFC 2710 MLD v1
RFC 3810 MLD v2
ITU-T G. 8032 ERPS (Ethernet gyűrűvédő kapcsoló)
Környezet
Üzemeltetési Hőmérséklet: -40 ~ 75 ° C.
Relatív páratartalom: 5 ~ 95% (nem kondenzáló)
Tárolás Hőmérséklet: -40 ~ 80 ° C
Relatív páratartalom: 5 ~ 95% (nem kondenzáló)
Szabványos kiegészítők
Csomag tartalma 1 x 8 tűs X-kódolt M12-RJ45 UTP kábel (2m)
1 x M12 5-pólusú A-kódolású belső csatlakozóvezeték (1,2 m)
1 x falra szerelhető készlet
1 x DIN-sín készlet
1 x gyors Telepítési útmutató
6 x M12 porvédő kupak
1 x M12 Power sapka
rendelési információ
IGS-5227-6MT-X

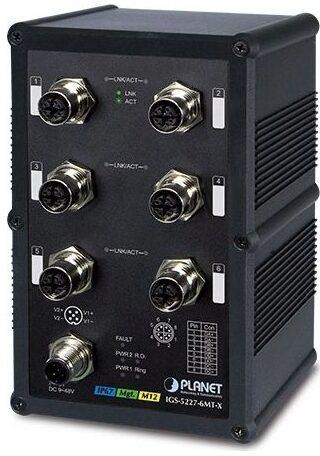

Ipari IP67 besorolású 6-portos 10/100 / 1000T M12 menedzselt Ethernet kapcsoló (-40 ~ 75 ° C, X-kódolású M12)
kiegészítők
CB-M12X8MRJ-200
8 tűs X-kódolású M12 csatlakozó RJ45 Ethernet kábelhez (2 méter)
