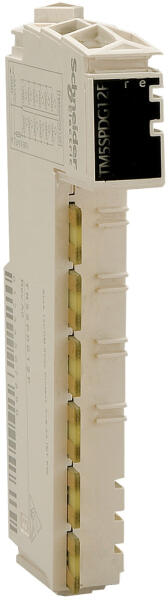

A Schneider Electric Modicon TM5SPDG12F elosztómodul egy kiemelkedően sokoldalú és megbízható eszköz, amely kifejezetten a korszerű automatizálási rendszerek kábelezési igényeihez lett kifejlesztve. A modul elsődleges feladata, hogy különböző feszültségek elosztását biztosítsa 12 I/O táplálásához 0 V DC-vel, ezzel jelentősen leegyszerűsítve a rendszered elektromos bekötését és karbantartását. A Modicon TM5 termékcsaládba tartozó TM5SPDG12F elosztómodul tökéletesen kompatibilis a Modicon M258 és Modicon LMC058 eszközökkel, valamint együttműködik különböző mozgásvezérlőkkel és logikai vezérlőkkel is. A 24 V névleges tápfeszültséggel működő modul DC hálózathoz csatlakoztatható, és beépített 6,3 A-es belső biztosítékkal rendelkezik a rövidzárlat elleni védelem érdekében. Ez a T típusú, lassú kioldású, 250 V-os, cserélhető biztosíték hatékony védelmet nyújt az esetleges túlterhelések ellen, így növelve a teljes rendszered üzembiztonságát. A TM5SPDG12F műszaki adatai lenyűgözőek: üzemi környezeti hőmérséklet-tartománya függőleges telepítés esetén 0-50 °C közötti, míg vízszintes telepítésnél teljesítménycsökkentés nélkül 0-55 °C, illetve teljesítménycsökkentési tényezővel 0-60 °C között használható. Tárolási hőmérséklet-tartománya -25 és +70 °C között van. A készülék 5-95% közötti relatív páratartalom mellett működtethető, kondenzáció nélkül. Az IP20-as védettség megfelelő védelmet biztosít a szilárd tárgyak behatolása ellen, míg a IEC 60664 szerinti 2-es szennyezettségi fokozat a jellemző irodai és ipari környezetben való használatra teszi alkalmassá. Üzemeltetési magassága 0-2000 m, tárolási magassága pedig 0-3000 m között lehet. A Modicon TM5SPDG12F kiváló mechanikai tulajdonságokkal is rendelkezik: DIN-sínre szerelve 8,4-150 Hz frekvenciatartományban 1 gn, illetve 5-8,4 Hz között 3,5 mm rezgésállósággal bír. Ütésállósága 15 gn 11 ms időtartamig. Elektromágneses kompatibilitás szempontjából is kiváló jellemzőkkel rendelkezik, például 4 kV érintkezésre és 8 kV levegőn keresztül az IEC 61000-4-2 szerinti elektrosztatikus kisülés elleni védelem, 1 V/m (2-2,7 GHz) és 10 V/m (80-2000 MHz) elektromágneses mezők elleni védelem az IEC 61000-4-3 szerint, valamint 1 kV-os (I/O és árnyékolt kábel) és 2 kV-os (tápvezetékek) gyors tranziens zavarállóság az IEC 61000-4-4 szabványnak megfelelően. A modul méretei is kompaktak, mindössze 75 mm hosszú, 12,5 mm széles és 99 mm magas, ami lehetővé teszi a hatékony helykihasználást a kapcsolószekrényben vagy bármilyen más telepítési környezetben. A Modicon TM5SPDG12F termék minden szükséges megfelelőségi jelöléssel és tanúsítvánnyal rendelkezik, beleértve a CE, cULus, C-Tick, CSA és GOST-R minősítéseket, így biztosítva a nemzetközi szabványoknak való megfelelést és a globális felhasználhatóságot.

Schneider Electric Modicon TM5 common distribution module műszaki adatok Általános jellemzők Termékcsalád: Modicon TM5 Terméktípus: Common distribution module (elosztó modul) Speciális alkalmazás: Különböző feszültségek kábelezése 12 I/O táplálásához 0 V DC-vel Kompatibilitás Kompatibilis termékcsaládok: Modicon M258, Modicon LMC058 Termék kompatibilitás: Mozgásvezérlővel, logikai vezérlővel Elektromos jellemzők Névleges tápfeszültség: 24 V Hálózat típusa: DC Rövidzárlat elleni védelem: 6,3 A belső biztosíték Elektromágne ses kompatibilitás: EN/IEC 61000-4-6 Kisugárzott/vez etett zavarok: CISPR 11 Mechanikai tulajdonságok Méretek: 75 mm × 12,5 mm × 99 mm Védettség: IP20 az IEC 61131-2 szerint Szennyezettségi fokozat: 2 az IEC 60664 szerint Környezeti feltételek Működési hőmérséklet: 0... 50 °C (függőleges telepítés), 0... 55 °C teljesítménycsökkentés nélkül (vízszintes telepítés), 0... 60 °C teljesítménycsökkentési tényezővel (vízszintes telepítés) Tárolási hőmérséklet: -25... 70 °C Relatív páratartalom: 5... 95 % kondenzáció nélkül Üzemeltetési magasság: 0... 2000 m Tárolási magasság: 0... 3000 m Mechanikai ellenállóság Rezgésállóság: 1 gn 8,4... 150 Hz között DIN-sínen, 3,5 mm 5... 8,4 Hz között DIN-sínen Ütésállósá g: 15 gn 11 ms-ig Elektromágneses védelem Elektrosztatikus kisülés elleni védelem: 4 kV érintkezésre az IEC 61000-4-2 szerint, 8 kV levegőben az IEC 61000-4-2 szerint Elektromágneses mezők elleni védelem: 1 V/m 2... 2,7 GHz az IEC 61000-4-3 szerint, 10 V/m 80... 2000 MHz az IEC 61000-4-3 szerint Gyors tranziens zavarállóság: 1 kV (I/O) az IEC 61000-4-4 szerint, 1 kV (árnyékolt kábel) az IEC 61000-4-4 szerint, 2 kV (tápvezetékek) az IEC 61000-4-4 szerint Túlfeszültség- llóság: 0,5 kV differenciál mód az IEC 61000-4-5 szerint, 1 kV közös mód az IEC 61000-4-5 szerint Szabványok és tanúsítványok Szabványok: IEC 61131-2, CSA C22.2 No 213, UL 508, CSA C22.2 No 142 Termék tanúsítványok: cULus, C-Tick, CSA, GOST-R Jelölések: CE
