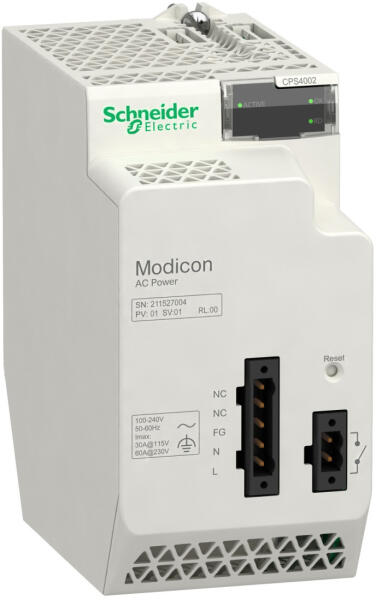

A Schneider Electric Modicon X80 BMXCPS4002 tápegység modul egy nagyteljesítményű, redundáns tápellátást biztosító eszköz, amely kifejezetten az ipari automatizálás területén használt Modicon X80 rendszerekhez lett kifejlesztve. Ez a 100-240 V AC bemeneti feszültséggel működő modul tökéletes megoldást kínál a kritikus ipari alkalmazások számára, ahol a folyamatos és megbízható energiaellátás elengedhetetlen. A BMXCPS4002 tápegység kiváló kompatibilitást biztosít, hiszen az összes backplane-nel használható. Az eszköz különösen értékes funkciókat kínál a fejlett diagnosztika terén, amely hálózaton keresztül is elérhető. Ezek között megtalálható a hőmérséklet-érzékelés, a redundancia teszt, az üzemidő időtartam követése, redundancia információk és a hátralévő élettartam jelzése. Ezek a funkciók lehetővé teszik a rendszergazdák számára, hogy folyamatosan monitorozzák a tápegység állapotát, és megelőző intézkedéseket tegyenek még a meghibásodások előtt. Műszaki szempontból a BMXCPS4002 tápegység figyelemre méltó specifikációkkal rendelkezik. A másodlagos teljesítménye két fő formában jelenik meg: 18 W 3,3 V DC az I/O modul logikai tápellátásához (0-60°C között), valamint 40 W 24 V DC az I/O modul tápellátásához és processzorhoz, amennyiben a 3,3 V nincs terhelve. A tápegység elsődleges feszültség tartománya 85-264 V közé esik, és 50/60 Hz hálózati frekvenciával működik (47-63 Hz között). A látszólagos teljesítményfelvétele mindössze 0,13 kVA, míg a bemeneti áram 0,55 A 240 V-on vagy 1,01 A 115 V-on. A készülék 30 A-es bekapcsolási áramot vesz fel 120 V-on, és 60 A-t 240 V-on. Az eszköz rendkívül megbízható, amit a 792000 órás MTBF (átlagos hibamentes működési idő) érték is alátámaszt. A másodlagos áramkörök teljeskörű védelmet kapnak: túlterhelés elleni védelem, túlfeszültség elleni védelem és rövidzárlat elleni védelem mind beépített funkciók. A maximális teljesítmény disszipáció mindössze 8,5 W, ami hatékony energiafelhasználást jelez. A BMXCPS4002 háromféle státusz LED-del rendelkezik: egy zöld LED a feszültségek jelenlétét (OK) jelzi, egy másik zöld LED a redundancia megfelelő működését mutatja, míg egy harmadik zöld LED a tápegység általános állapotát jelzi. A modul tartalmaz egy RESET nyomógombot is a hidegindításhoz. Elektromos csatlakozás szempontjából egy 2 tűs csatlakozóval rendelkezik a riasztórelé számára, valamint egy 5 tűs csatlakozóval a hálózati tápellátás és védőföld bekötéséhez. A szigetelési ellenállás kiváló, legalább 100 MOhm az elsődleges/föld és az elsődleges/másodlagos között egyaránt. A modul IP20 védettségi fokozattal rendelkezik, és megfelel a 2014/35/EU kisfeszültségű, valamint a 2014/30/EU elektromágneses kompatibilitási irányelveknek. Környezeti szempontból a BMXCPS4002 működési hőmérséklet-tartománya 0-60°C, tárolási hőmérséklet-tartománya pedig -40 és +85°C között van. A relatív páratartalom 5-95% között lehet 55°C-on, kondenzáció nélkül. Az eszköz TC védőkezeléssel és Humiseal 1A33 konformal bevonattal rendelkezik, ami növeli a megbízhatóságát különböző környezeti feltételek között.

Schneider Electric Modicon X80 - BMXCPS4002 -tápegység, redundáns, 100…230 VAC, 40W műszaki adatok Fő jellemzők Termékcsalád: Modicon X80 Termék típus: Tápegység modul Backplane kompatibilitás: Minden backplane típus Fejlett diagnosztika hálózaton keresztül: Hőmérséklet érzékelés, Redundancia teszt, Üzemidő időtartam, Redundancia információk, Hátralévő élettartam Elsődleges feszültség: 100... 240 V Tápellátás típusa: AC Másodlagos teljesítmény: 18 W 3,3 V DC 0... 60 °C I/O modul logikai tápellátás, 40 W 24 V DC 0... 60 °C I/O modul tápellátás és processzor, ha a 3,3 V nincs terhelve Kiegészítő információk Elsődleges feszültség tartomány: 85... 264 V Hálózati frekvencia: 50/60 Hz Hálózati frekvencia határok: 47... 63 Hz Látszólagos teljesítmény: 0,13 kVA Bemeneti áram: 0,55 A 240 V, 1,01 A 115 V Bekapcsolási áram: 30 A 120 V, 60 A 240 V I2t bekapcsoláskor: 1 A2. s 115 V, 4 A2. s 230 V It bekapcsoláskor: 0,1 A. s 115 V, 0,15 A. s 230 V MTBF megbízhatóság: 792000 H Védelmi típus: Belső biztosíték, nem hozzáférhető az elsődleges áramkörhöz, Túlterhelés elleni védelem a másodlagos áramkörhöz, Túlfeszültség elleni védelem a másodlagos áramkörhöz, Rövidzárlat elleni védelem a másodlagos áramkörhöz Áram a másodlagos feszültségen: 5,5 A 3,3 V DC I/O modul logikai tápellátás, 1,67 A 24 V DC I/O modul tápellátás és processzor Maximális teljesítmény disszipáció: 8,5 W Állapotjelző LED-ek: 1 LED (zöld) feszültségek jelenléte (OK), 1 LED (zöld) redundancia OK, 1 LED (zöld) tápegység állapota Vezérlő típus: RESET nyomógomb hidegindítás Elektromos csatlakozás Csatlakozók: 1 csatlakozó 2 tűvel riasztórelé, 1 csatlakozó 5 tűvel hálózati tápellátás, védőföld Szigetelési ellenállás: >= 100 MOhm elsődleges/föld, >= 100 MOhm elsődleges/másodlagos Környezeti jellemzők Mikromegszakításokkal szembeni immunitás: 1 ms Dielektromos szilárdság: 1500 V elsődleges/másodlagos I/O modul logikai tápellátás, 1500 V elsődleges/másodlagos I/O modul tápellátás és processzor, 2300 V elsődleges/másodlagos érzékelő tápellátás, 1500 V elsődleges/föld, 500 V 24 V érzékelő kimenet/föld Rezgésáll ság: 3 gn Ütésállóság: 30 gn IP védettségi fokozat: IP20 Irányelvek: 2014/35/EU - kisfeszültségű irányelv, 2014/30/EU - elektromágneses kompatibilitás Környezet i jellemzők: 3C3 az EN/IEC 60721-3-3 szerint, 3C4 az EN/IEC 60721-3-3 szerint Tárolási környezeti hőmérséklet: -40... 85 °C Üzemi környezeti hőmérséklet: 0... 60 °C Relatív páratartalom: 5... 95% 55°C-on kondenzáció nélkül Védőkezelés: TC, Konformal bevonat Humiseal 1A33 Üzemi magasság: 0... 2000 m, 2000... 5000 m derating tényezővel
